概述
材料的电学性能是指材料在电场作用下表现出的电学响应特性，包括导电、绝缘、介电、半导体、超导等行为。这些性能由材料的电子结构、晶体结构和化学成分共同决定，是电子、电气、能源等领域材料选择的核心依据。
电学性能测试技术通过精确控制和测量电场与材料的相互作用，定量表征材料的电学参数，为材料设计、器件开发和质量控制提供科学数据。
电学性能分类
导电性能
导电性能是材料传导电流的能力，是电学性能中最基本的特性之一。根据导电能力的不同，材料可分为导体、半导体和绝缘体三大类，其导电机制主要与载流子（电子、空穴、离子）的运动有关。
不同材料的电阻率范围
关键指标
电阻率（ρ）
表征材料抵抗电流通过的能力，单位为Ω·m。电阻率越小，材料导电性越好。
电导率（σ）
表征材料传导电流的能力，是电阻率的倒数，单位为S/m（西门子/米）。
温度系数
描述材料电阻率随温度变化的速率，金属通常具有正温度系数，半导体则具有负温度系数。
测试技术
四探针法
最常用的电阻率测试方法，通过四个等间距探针接触样品，测量外侧探针通入电流，内侧探针测量电压。
两探针法
简单的电阻测量方法，两个探针同时作为电流极和电压极，适用于低电阻材料或精度要求不高的场合。
范德堡法
适用于不规则形状样品和薄膜材料的电阻率测量，样品四个角上有电极，通过多次测量计算电阻率。
应用场景
高导电性材料
铜导线、铝电缆、银镀层等导电元件
电阻材料
电阻器、加热元件、应变片等
电极材料
电池电极、电容器电极、传感器电极
介电性能
介电性能是指绝缘材料在电场作用下储存和损耗电能的特性，主要用于描述电介质材料的电学行为。这些性能在电容器、绝缘材料、高频器件等应用中至关重要。

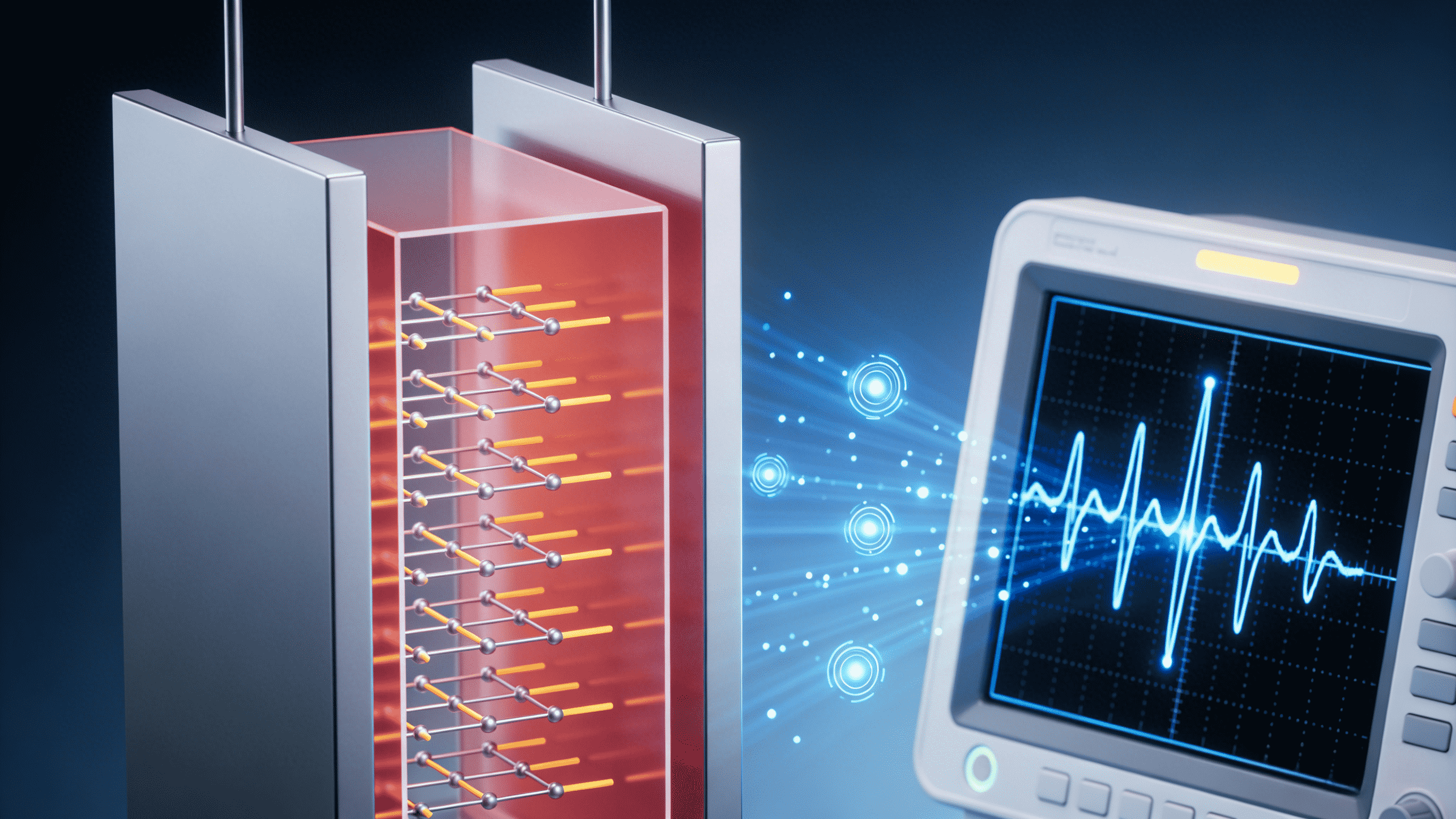

介电性能测试原理
介电性能测试通常将材料置于平行板电极之间，施加交流电场，通过测量电容、损耗等参数计算介电常数和损耗因子。
测试频率范围从工频到微波频段，不同频率下材料的介电性能可能存在显著差异。
介电常数（ε）
又称电容率，表征材料储存电荷的能力，是介电材料最基本的参数之一。定义为材料电容与真空电容的比值。
相对介电常数： εr = C/C0，其中C为材料电容，C0为真空电容
典型值范围
介电损耗（tanδ）
又称损耗因子，表征介电材料在电场作用下因极化滞后而产生的能量损耗，通常以损耗角正切值表示。
介电损耗越小，材料的绝缘性能越好，在高频和高压应用中尤为重要。
测试技术
- LCR表法（低频范围）
- 阻抗分析仪法（宽频范围）
- 谐振腔法（高频范围）
- 标准：GB/T 1409-2006, IEC 60250
介电强度
介电强度是指材料在击穿前所能承受的最大电场强度，单位为kV/mm，是绝缘材料耐电压能力的重要指标。
测试方法
在试样两端施加逐渐升高的交流或直流电压，直到材料击穿，记录击穿时的电压值，根据样品厚度计算介电强度。
应用与注意事项
- 用于评估绝缘材料在电力设备、电子器件中的可靠性
- 测试结果受温度、湿度、样品厚度和电极形状影响
- 标准：GB/T 1408.1-2016, ASTM D149
半导体特性
半导体材料的导电性介于导体和绝缘体之间，其电导率对温度、杂质、光照、电场等外界因素极为敏感，这一特性使其成为现代电子技术的基础。
半导体与金属的电阻率-温度特性对比
载流子浓度
单位体积内的载流子（电子或空穴）数量，决定了半导体的导电能力。
本征半导体载流子浓度低，掺杂后可显著提高，通常在1013-1020 cm-3范围。
迁移率
载流子在单位电场下的漂移速度，反映载流子在晶格中运动的难易程度。
单位为cm2/V·s，电子迁移率通常高于空穴迁移率，是影响器件速度的关键参数。
禁带宽度
价带顶到导带底的能量差，决定了半导体的电学和光学特性。
单位为eV，常用半导体材料的禁带宽度：Si(1.12eV)，Ge(0.66eV)，GaAs(1.43eV)。
半导体特性测试技术
霍尔效应测试
在磁场中对半导体施加电流，测量横向霍尔电压，可确定载流子类型、浓度和迁移率。
四探针电阻率测试
测量半导体材料的电阻率，通常在变温条件下进行，以研究其温度特性。
I-V特性测试
测量半导体器件（如二极管、晶体管）的电流-电压关系，评估其电学性能和质量。
光致发光测试
通过测量半导体材料在光激发下的发光特性，评估材料质量、禁带宽度和杂质能级。
超导性能
超导是指某些材料在特定条件（通常是低温）下电阻突然变为零的现象，同时具有完全抗磁性（迈斯纳效应）。超导体的这些独特特性使其在能源、医疗、交通等领域具有巨大应用潜力。
零电阻特性
当超导体冷却到临界温度以下时，其电阻突然降至零，电流可以在其中无损耗地流动。
关键参数
- 临界温度（Tc）：超导态转变的最高温度
- 临界电流密度（Jc）：无电阻承载的最大电流密度
- 临界磁场（Hc）：破坏超导态的最小磁场强度

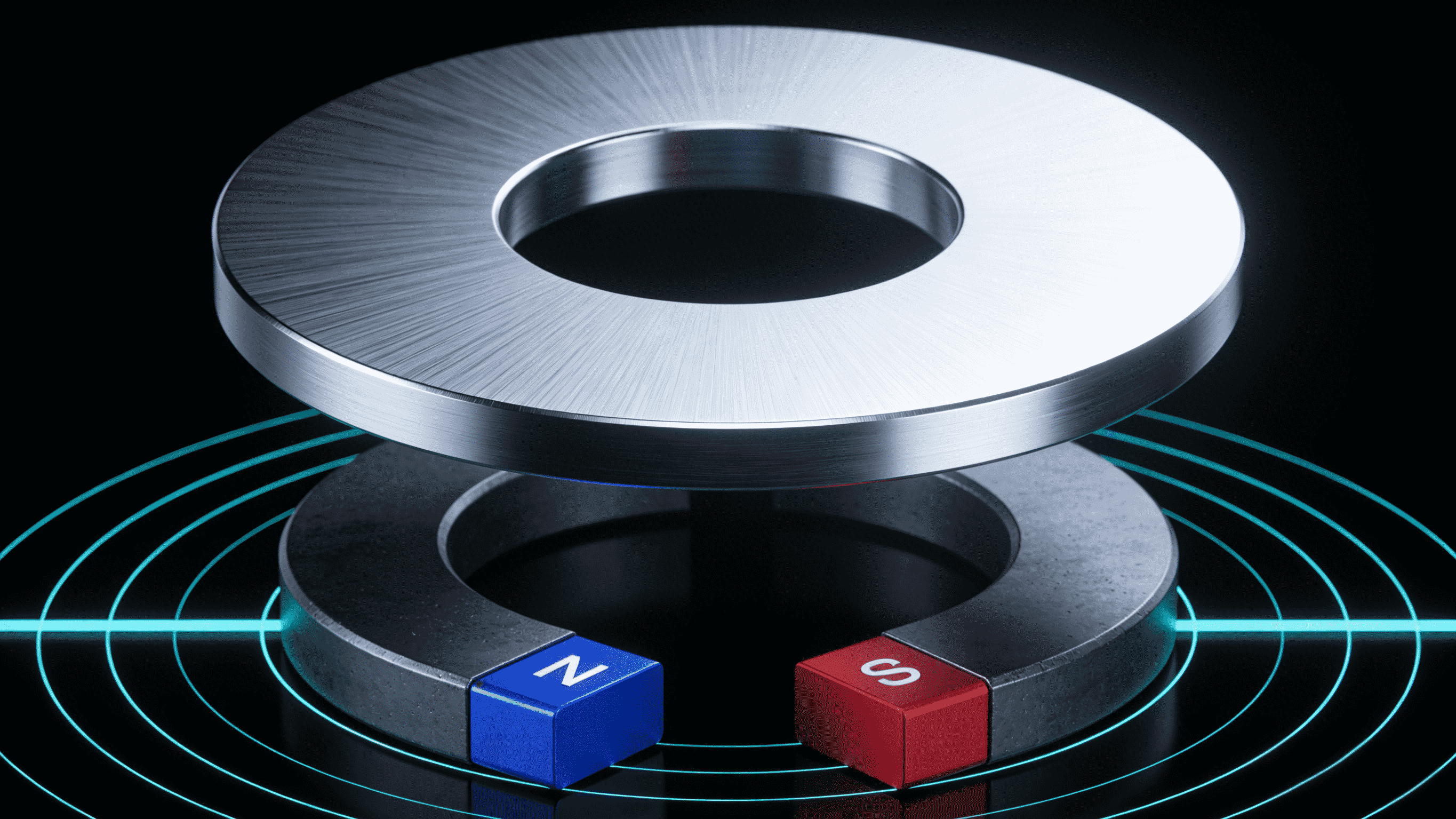

迈斯纳效应
超导体进入超导态时，会将内部磁场完全排斥出去，表现出完全抗磁性，这一现象称为迈斯纳效应。
迈斯纳效应使超导体可以悬浮在磁铁上方，是磁悬浮技术的基础
超导材料分类
低温超导体
临界温度较低，需要在液氦（4.2K）环境下工作的超导体。
- 金属及合金：如Nb-Ti合金（Tc≈9K）
- 化合物：如Nb3Sn（Tc≈18K）
- 应用：MRI磁体、粒子加速器
高温超导体
临界温度较高，可以在液氮（77K）或更高温度下工作的超导体。
- 铜氧化物：如YBaCuO（Tc≈92K）
- 铁基超导体：如LaFeAsO（Tc≈26K）
- 应用：高温超导电缆、超导限流器
超导性能测试技术
电阻法测Tc
测量材料电阻随温度的变化，确定电阻突降为零的临界温度。
磁测量法
通过测量材料的磁化曲线，确定迈斯纳效应和临界磁场。
临界电流测试
测量超导体在零电阻状态下所能承载的最大电流。
超导技术的主要应用
医疗成像
MRI设备中的超导磁体
磁悬浮列车
基于迈斯纳效应的悬浮技术
能源传输
无损耗超导电缆
量子计算
超导量子比特
磁电性能与其他电学特性
除了上述主要电学性能外，材料还表现出多种与电相关的交叉物理特性，如磁电效应、热电效应和压电效应等，这些特性在传感器、能量转换等领域具有重要应用。
磁电效应
材料在磁场作用下产生电极化（磁致压电）或在电场作用下产生磁化（电致磁化）的现象。
测试技术
通过测量材料在磁场作用下的电极化强度或在电场作用下的磁化强度来表征。
应用
磁传感器、能量收集器、新型存储器
热电效应
材料在温度梯度下产生电压（塞贝克效应）或在电流通过时产生温度差（珀尔帖效应）的现象。
关键参数
塞贝克系数（S）、电导率（σ）和热导率（κ），优值ZT = S²σT/κ
应用
温差发电、精确控温、红外探测
压电效应
材料在机械应力作用下产生电极化（正压电效应）或在电场作用下产生机械形变（逆压电效应）的现象。
测试技术
通过动态法或静态法测量材料的压电系数（d33等）。
应用
传感器、换能器、超声波器件、精密驱动
其他重要电学特性
压敏特性
某些材料的电阻率随所受压力变化而显著变化的特性，这类材料称为压敏电阻。
应用领域
压力传感器、触摸屏、电子皮肤、汽车碰撞检测
光敏特性
材料的电学性能（如电阻率）随光照强度变化而变化的特性，如光敏电阻、光电二极管等。
应用领域
光传感器、太阳能电池、光控开关、图像传感器
电学性能测试标准与应用领域
国际主要测试标准体系
中国国家标准 (GB)
- GB/T 1551-2019 半导体材料电阻率测试
- GB/T 1409-2006 介电常数测试
- GB/T 4326-2013 半导体霍尔效应测试
国际电工委员会 (IEC)
- IEC 60250 介电材料损耗和电容测试
- IEC 60404 磁性材料测试标准
- IEC 60539 半导体材料测试方法
美国材料与试验协会 (ASTM)
- ASTM F84-18 四探针电阻率测试
- ASTM D149 介电击穿强度测试
- ASTM F76-18 霍尔效应测试方法
电子信息领域
-
半导体器件
芯片、晶体管、二极管等核心电子元件
-
印制电路板
导体、绝缘层材料的电学性能优化
-
显示技术
液晶、OLED等显示器件的电极和介电材料
能源与电力领域
-
储能器件
电容器、电池的电极和电解质材料
-
电力传输
超导电缆、绝缘材料的性能优化
-
新能源技术
太阳能电池、燃料电池的关键材料
总结
材料的电学性能是电子信息、能源、医疗等现代工业领域发展的基础，从导体到超导体，从介电材料到半导体，不同电学特性的材料支撑着各种先进技术的进步。精确的电学性能测试技术为材料研发和应用提供了科学依据，推动着新型功能材料和器件的不断创新。
