微观

结构区

微观世界

材料科学中的微观世界探索

在材料科学领域，观察材料的宏观和微观结构是理解其性能、优化工艺的关键。从传统光学显微镜到现代电子显微镜，多种技术为我们提供了 “看清材料” 的不同视角。以下介绍几种核心观察技术的原理、适用场景及特点。

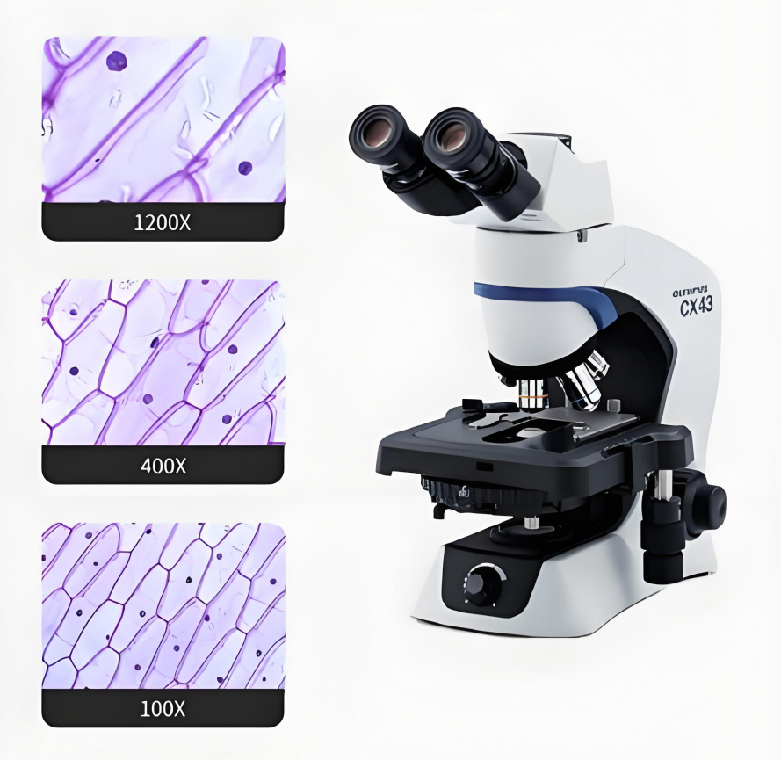

光学显微镜：开启微观观察的起点

利用可见光通过透镜组放大成像，最大放大倍数约 1000 倍，分辨率受光波长限制（约 200 纳米）。
在光学显微镜中，光源（比如电灯泡）发出可见光，经过聚光镜调整后，聚焦于样品上。当光束反射或透射穿过样品时，样品的结构会吸收或阻挡光线，从而带上这些结构的信息（比如明暗、颜色等）。这些带有结构信息的光束被物镜或中间镜放大，最后通过目镜调整，我们就可以用肉眼观察或者用相机拍照了

原理

透明材料：如生物组织切片、高分子薄膜的内部结构观察。
表面形貌：金属、陶瓷等材料的表面组织、划痕、裂纹初步分析。
优点：操作简单、成本低，无需复杂样品制备，可实时观察动态过程（如晶体生长）。
缺点：分辨率有限，无法观察纳米级结构；对不透明或反光样品成像效果差；无法与其他测试手段如元素分析等结合

适用范围

体视显微镜：三维立体的宏观到微观过渡

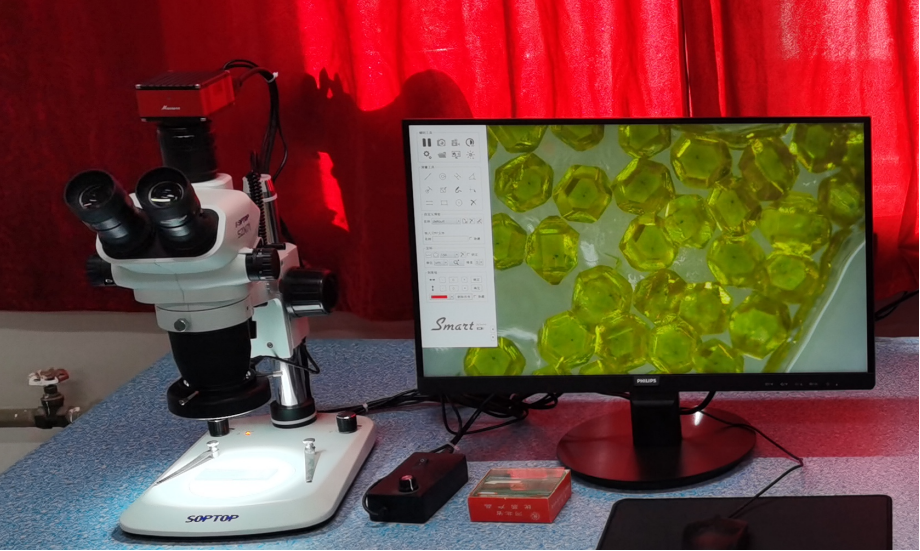

光学显微镜

体视显微镜

通过两个物镜形成略有差异的图像，经目镜合成三维立体视觉，放大倍数通常为 10-200 倍。

原理

大尺寸样品：电子元件焊接点、昆虫标本等宏观结构分析。
操作辅助：材料加工过程中的实时观察（如微纳器件组装）。
优点：景深大，立体感强，适合观察粗糙或凹凸表面；样品制备简单，可直接观察未处理样品。
缺点：放大倍数较低，无法解析微观细节；光学畸变较明显。

适用范围

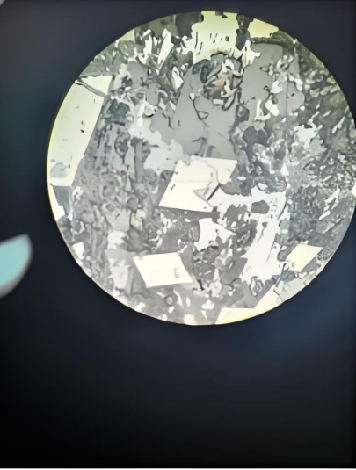

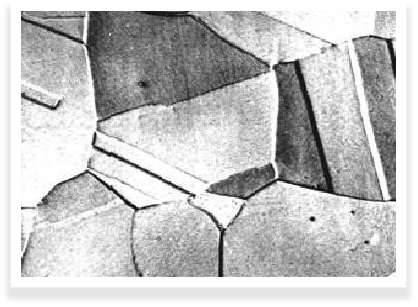

金相显微镜：金属材料的“病理切片”

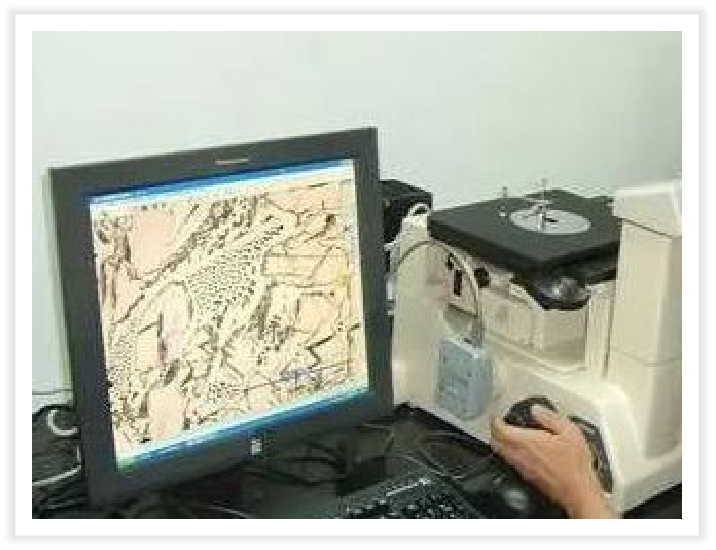

金相显微镜

采用反射光照明，通过抛光和腐蚀处理显示金属内部组织（如晶粒、相分布），放大倍数可达 2000 倍。

原理

金属材料：分析晶粒尺寸、晶界形态、析出相分布，评估热处理或加工工艺效果。
失效分析：识别金属断裂源、疲劳裂纹扩展路径。
优点：分辨率较高（约 0.2 微米），适合金属材料的定量分析；设备成本相对较低。
缺点：样品制备复杂（需抛光和腐蚀）；对非金属分析受限；无法与其他测试手段如元素分析等结合。

适用范围

相

合金中化学成分和晶体结构相同，并有晶界与其它部分分开的均匀组成部分。
包括：固溶体和金属间化合物两种类型，如铁素体，奥氏体，渗碳体等。

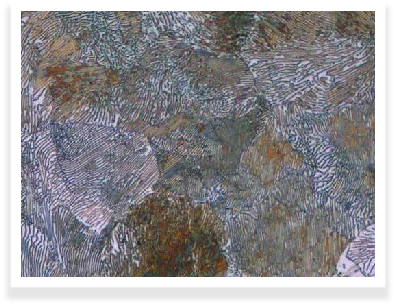

组织

合由合金中由数量、大小、形态和分布不同的各种相组成。可以由单相或多相组成。
如：铁素体，或铁素体+马氏体，或渗碳体+马氏体+奥氏体等。

区别

合金中的相是指成分和结构相同的物质，而组织则可以理解是一种或多种相的结合形态，即“相”构成了 “组织”。

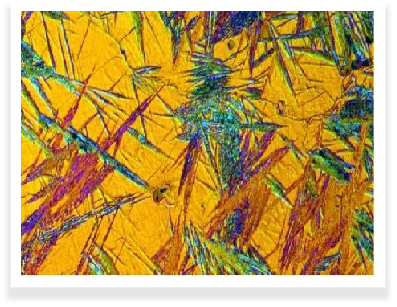

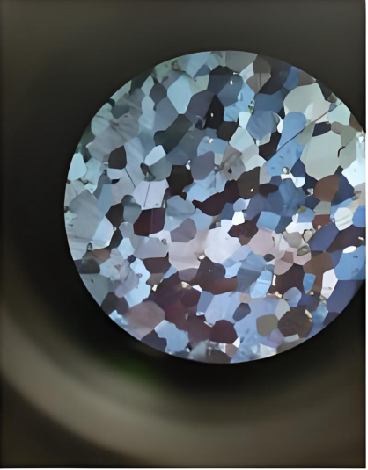

岩相显微镜：矿物与晶体的“指纹识别”

岩相显微镜

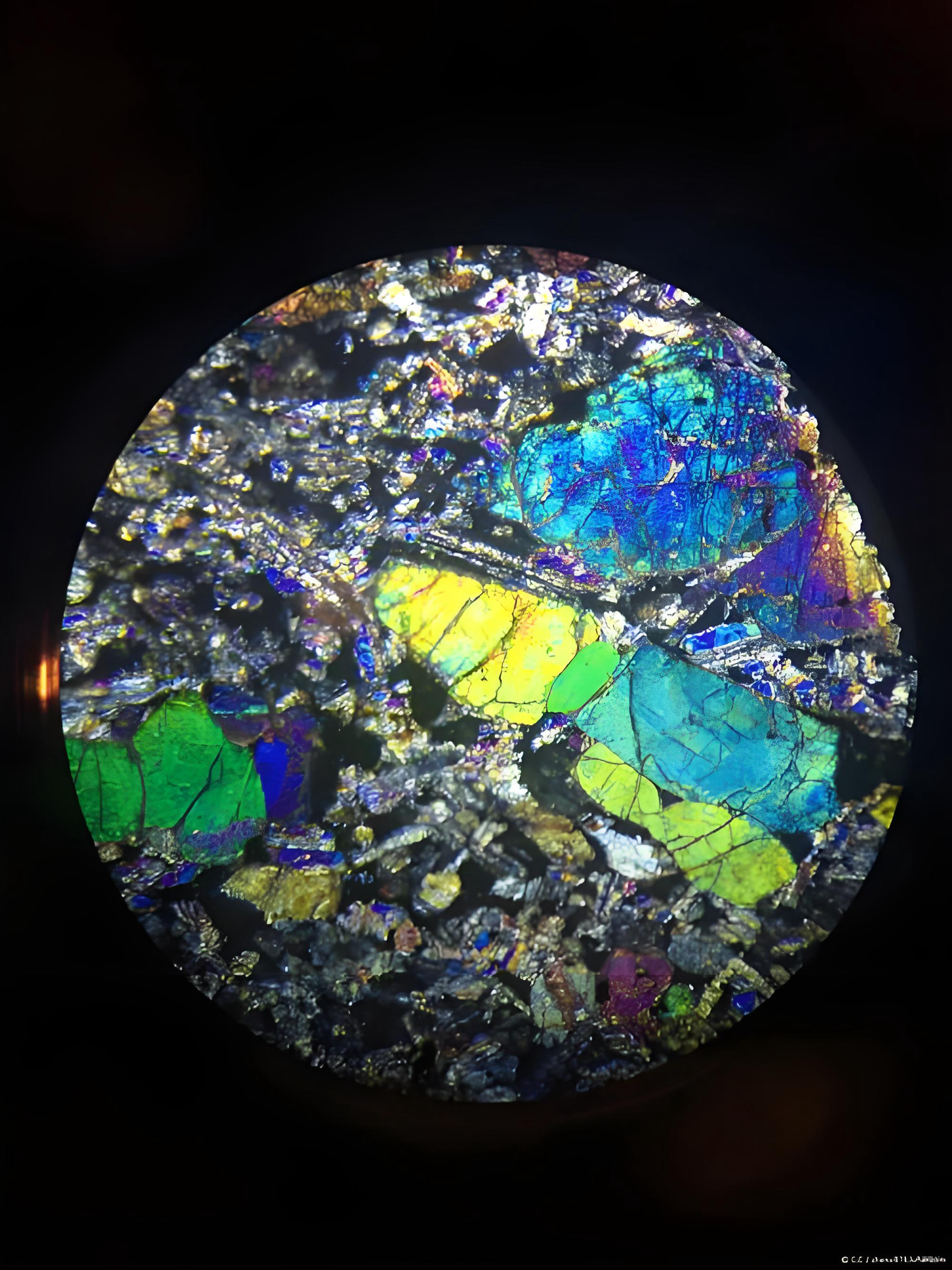

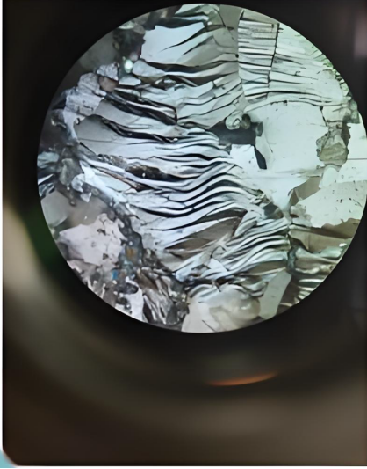

利用偏振光检测材料的双折射特性，通过分析光的偏振状态识别晶体类型和取向，放大倍数可达 1000 倍。

原理

地质与矿物学：鉴定岩石中的矿物成分（如石英、长石），分析晶体光学性质。
材料科学：研究陶瓷、高分子材料的晶体结构及应力分布。
优点：无需破坏样品即可获取晶体结构信息；可分析透明或半透明材料的内部应力。
缺点：对非晶体材料分析效果有限。

适用范围

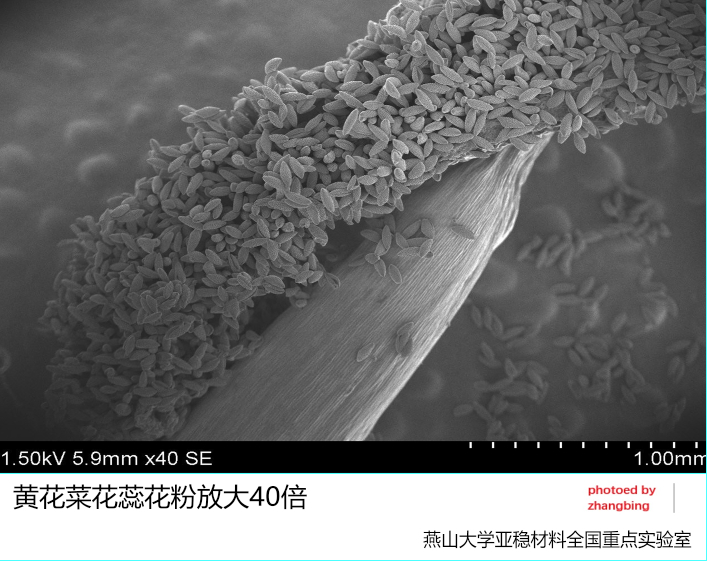

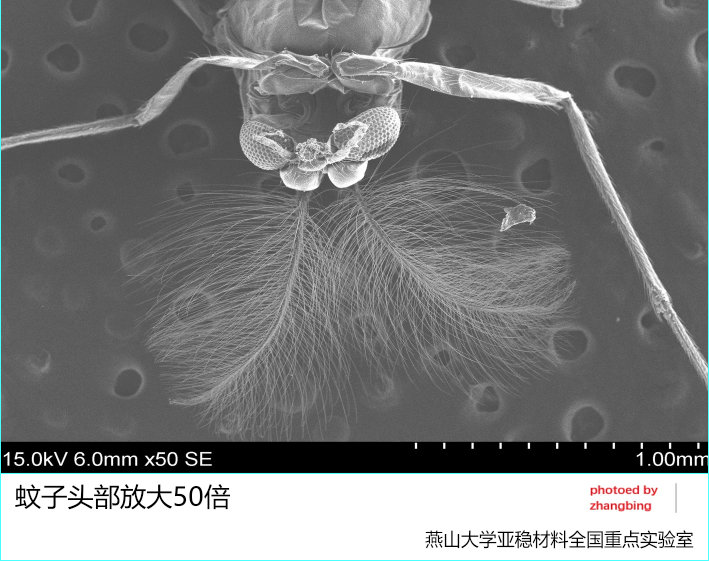

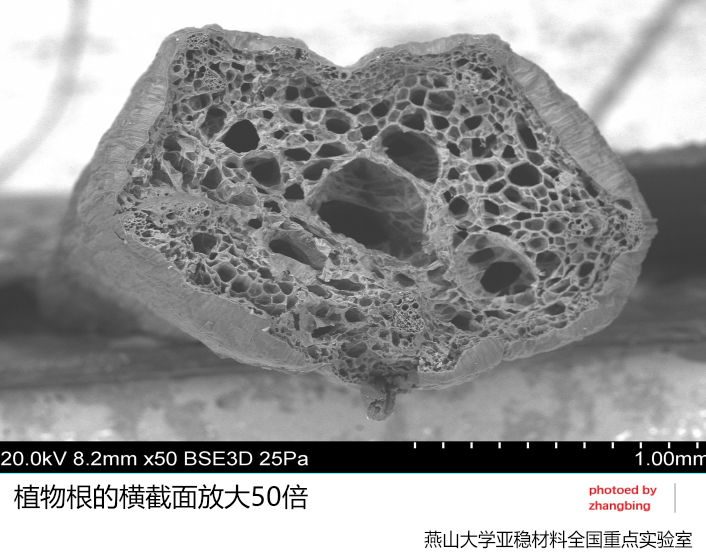

扫描电子显微镜（SEM）：纳米级表面的 “立体地图”

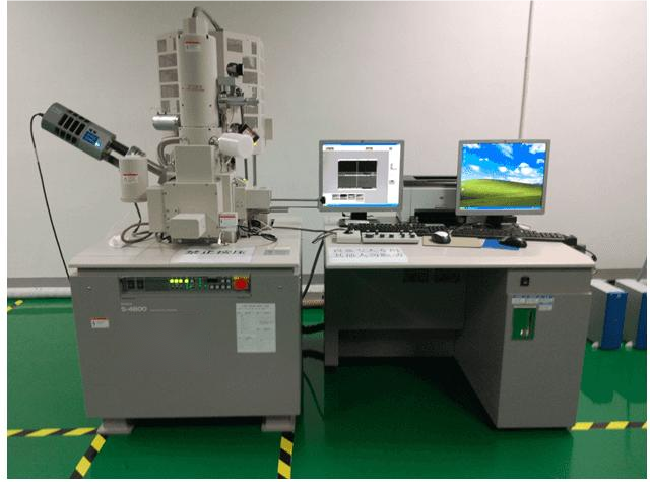

扫描电子显微镜（SEM）

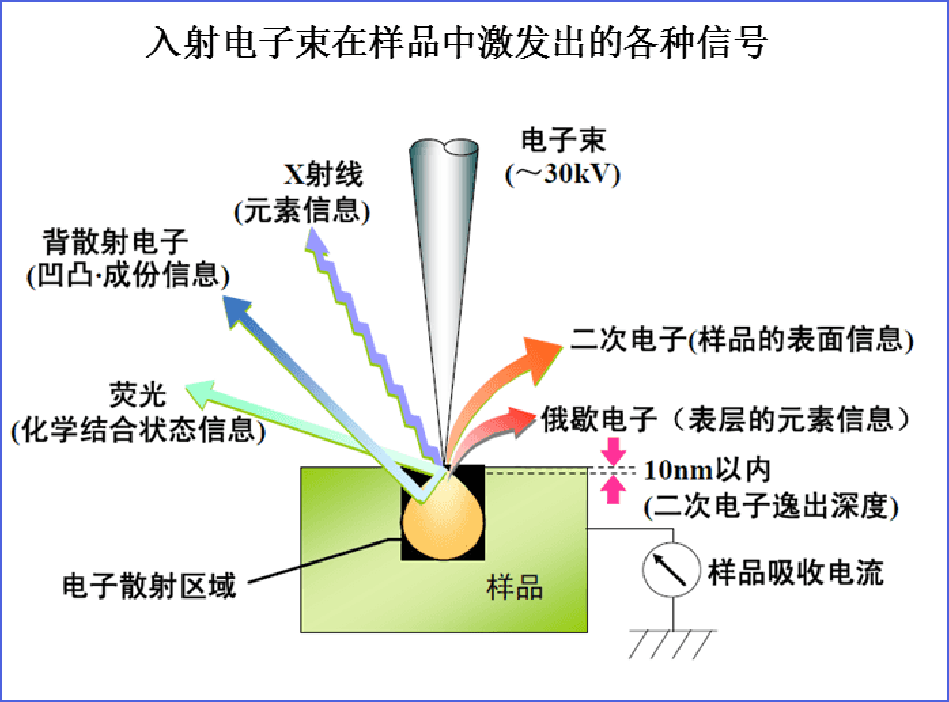

聚焦电子束扫描样品表面，收集二次电子（表面形貌）或背散射电子（成分差异）成像，分辨率可达 1 纳米。

原理

表面形貌：观察金属断口、纳米颗粒、半导体器件的三维细节。
成分分析：结合能谱仪（EDS）实现微区元素定性与定量。
优点：高分辨率、大景深，图像立体感强；可观察导电或非导电样品（需喷金处理）。
缺点：设备昂贵，需真空环境；样品制备需专业技术，无法观察内部结构。

适用范围

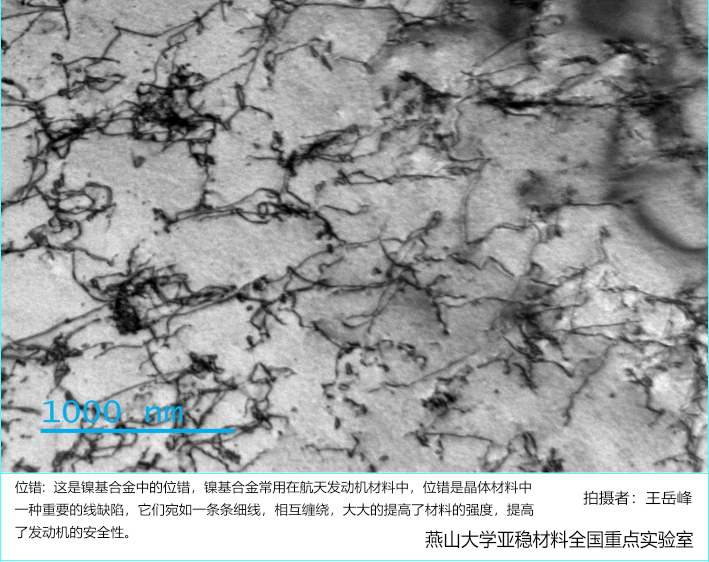

透射电子显微镜（TEM）：原子级内部的 “透视眼”

透射电子显微镜（TEM）

发射高速电子束穿透超薄样品（<100 纳米），通过衍射和散射形成高分辨图像，分辨率可达 0.1 纳米。

原理

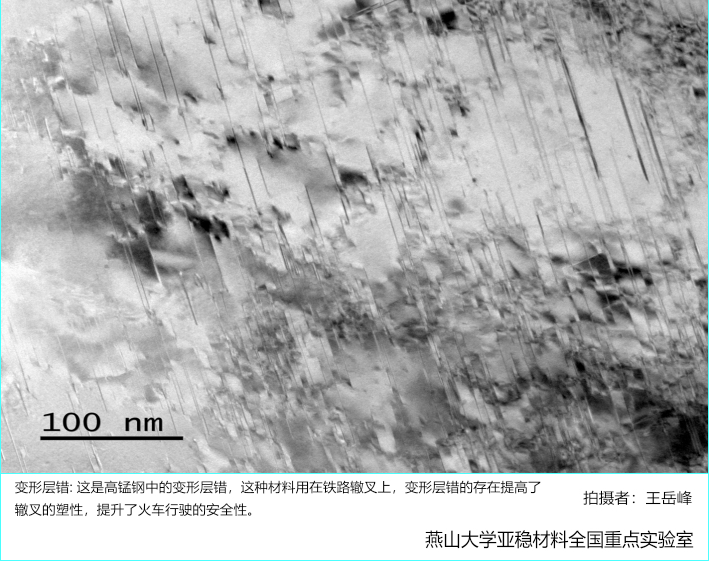

晶体结构：分析纳米材料的晶格缺陷、位错及界面结构。
成分分析：结合能谱仪（EDS）、损失谱仪（EELS）等实现微区元素定性与定量。
纳米材料：观察量子点、二维材料（如石墨烯）的原子排列。
优点：原子级分辨率，可直接观察原子列；结合电子衍射确定晶体取向。
缺点：样品制备极复杂（需离子减薄或 FIB 切割）；设备维护成本极高，操作难度大。

适用范围

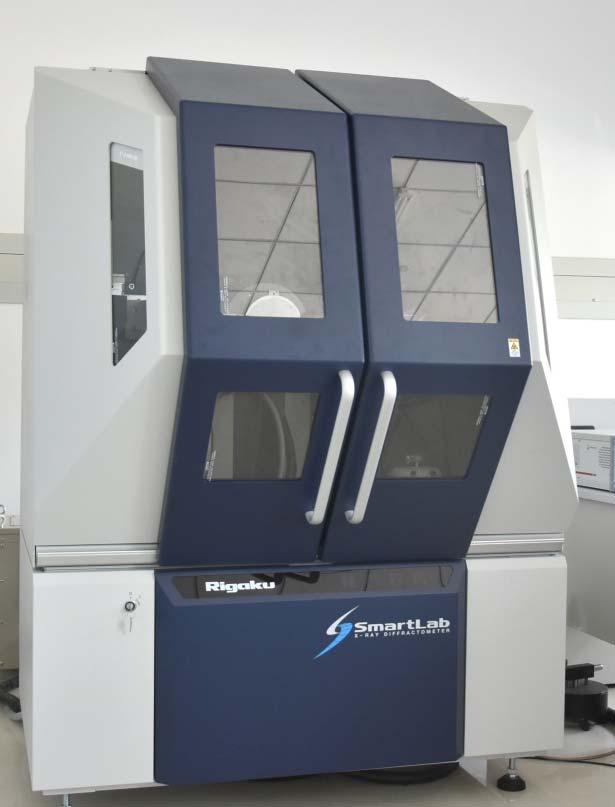

8 X 射线衍射（XRD）：晶体结构的 “密码本”

发射高速电子束穿透超薄样品（＜100 纳米），通过衍射和散射形成高分辨图像，分辨率可达 0.1 纳米。

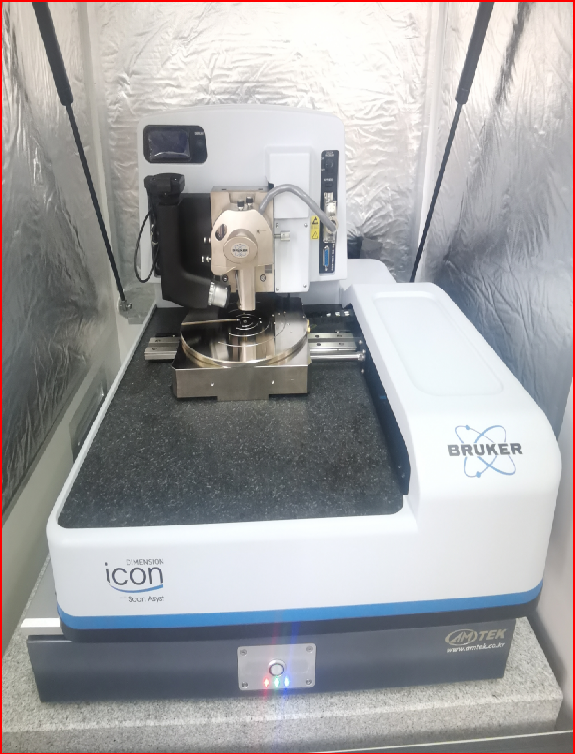

纳米及微米尺度三维形貌

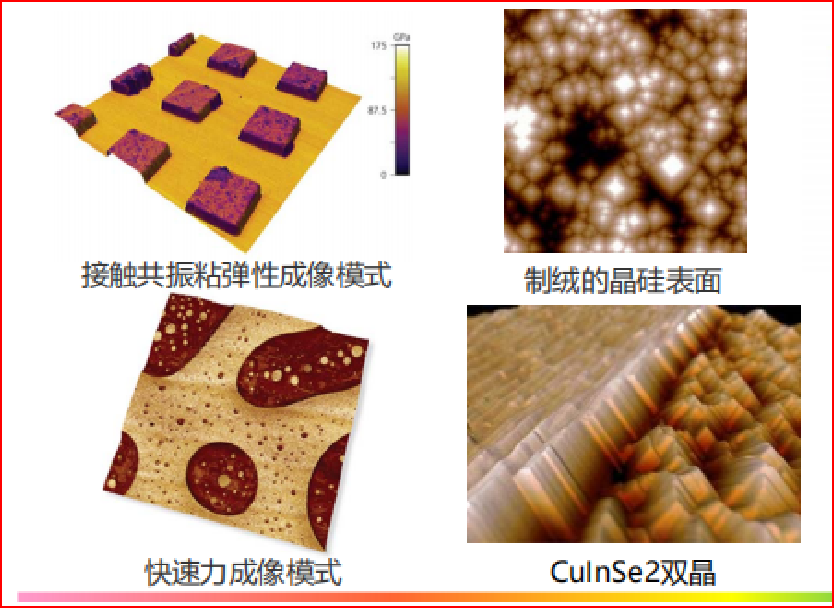

表面特性（电学、磁学、力学等）

8 X 射线衍射（XRD）

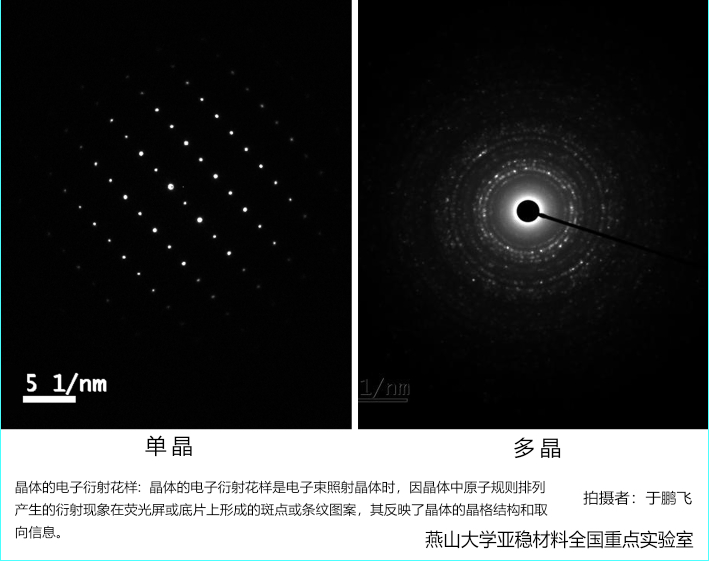

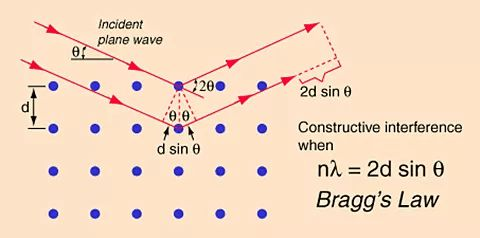

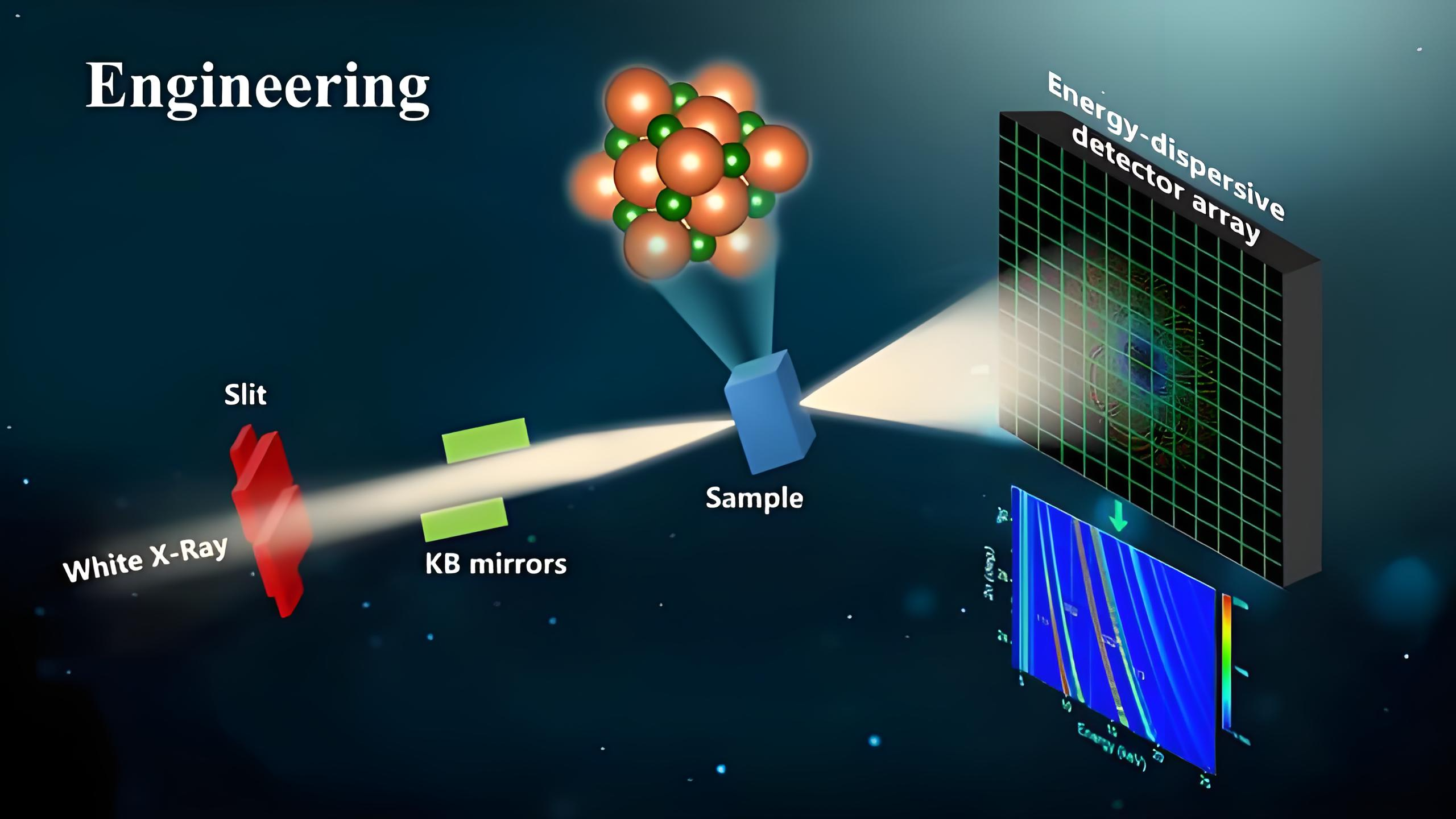

利用 X 射线的波长（约 0.01-10 纳米）与晶体中原子间距相当的特性，当 X 射线照射晶体时，会被晶面散射，满足布拉格方程（2d sinθ = nλ，d 为晶面间距，θ 为衍射角，n 为整数，λ 为 X 射线波长）的散射波会产生干涉加强，形成衍射图案。通过分析衍射峰的位置、强度和形状，可确定晶体的结构、晶格参数、物相组成等信息。

原理

物相分析：鉴定材料中包含的晶体相，如确定合金中的金属间化合物、陶瓷中的氧化物相。
晶体结构测定：解析晶体的空间群、原子排列方式，适用于金属、半导体、矿物等晶体材料。
晶粒尺寸与应力分析：根据衍射峰的宽化程度计算纳米晶粒的尺寸，通过峰位偏移分析材料中的残余应力。
优点：非破坏性测试，对样品损伤小；可快速确定物相组成，结果具有较高的准确性和重复性；适用于各种固态材料（粉末、块状、薄膜等）。
缺点：主要适用于晶体材料，对非晶体材料只能得到弥散峰，信息量有限；难以分析微量相（含量通常需大于 1%）；无法直接观察形貌，需结合其他显微技术使用。

适用范围

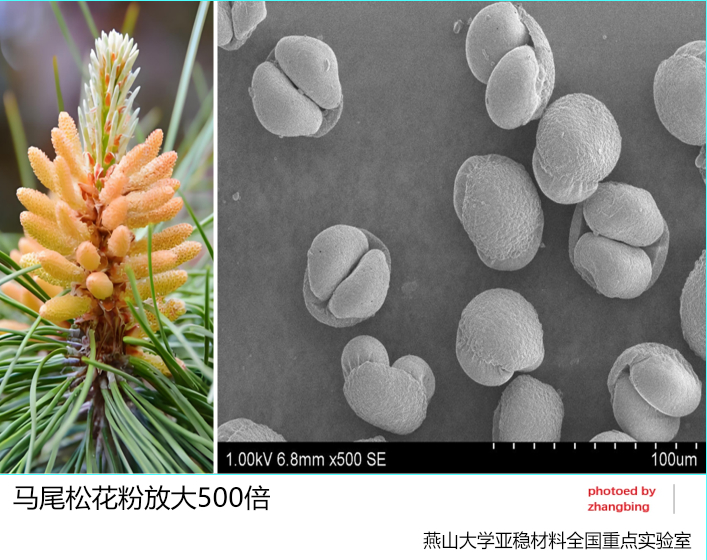

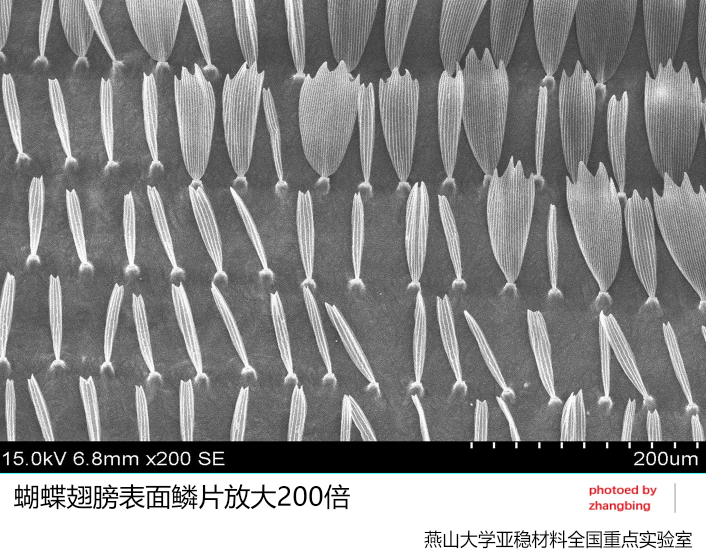

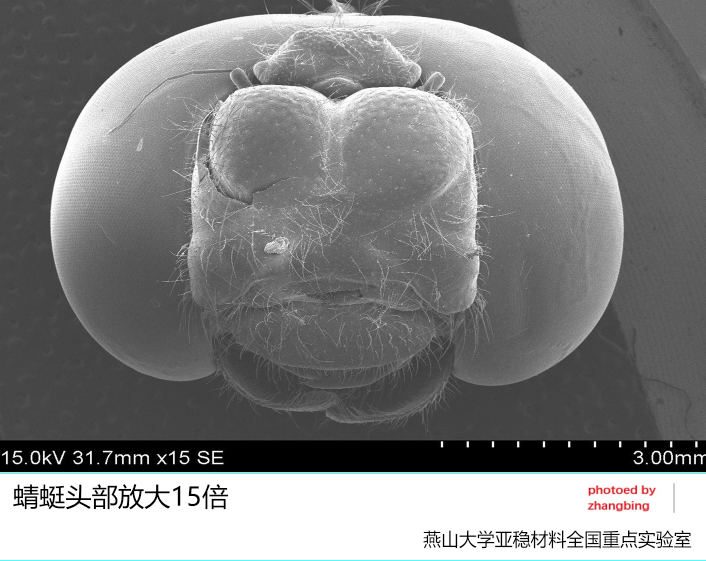

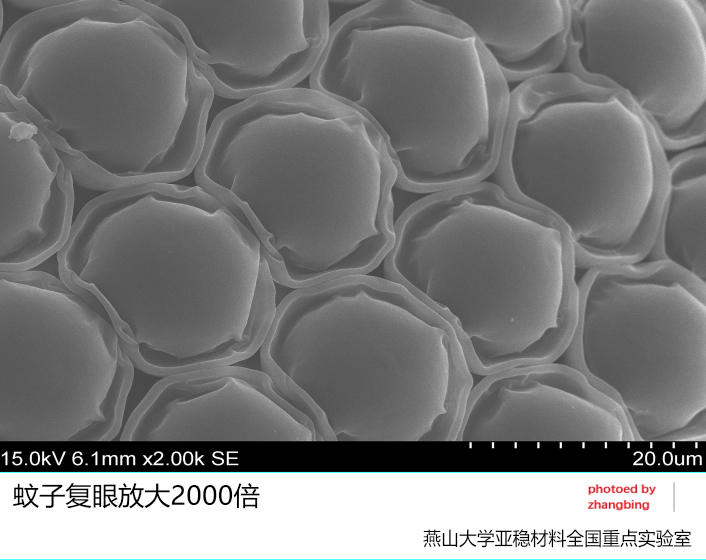

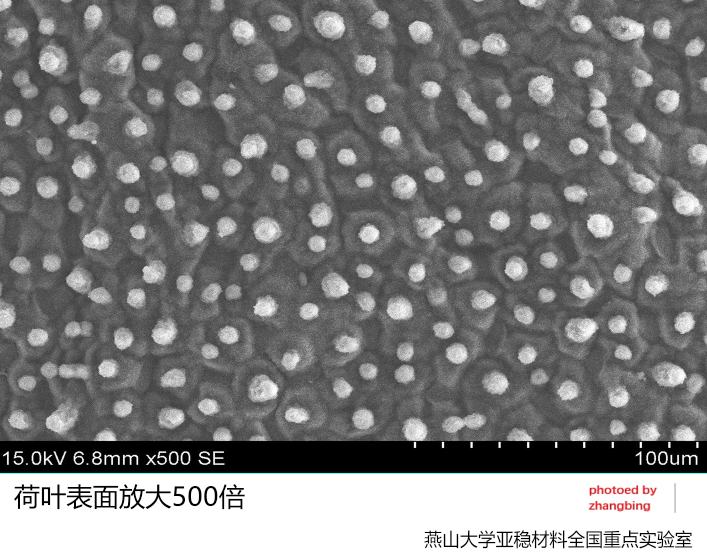

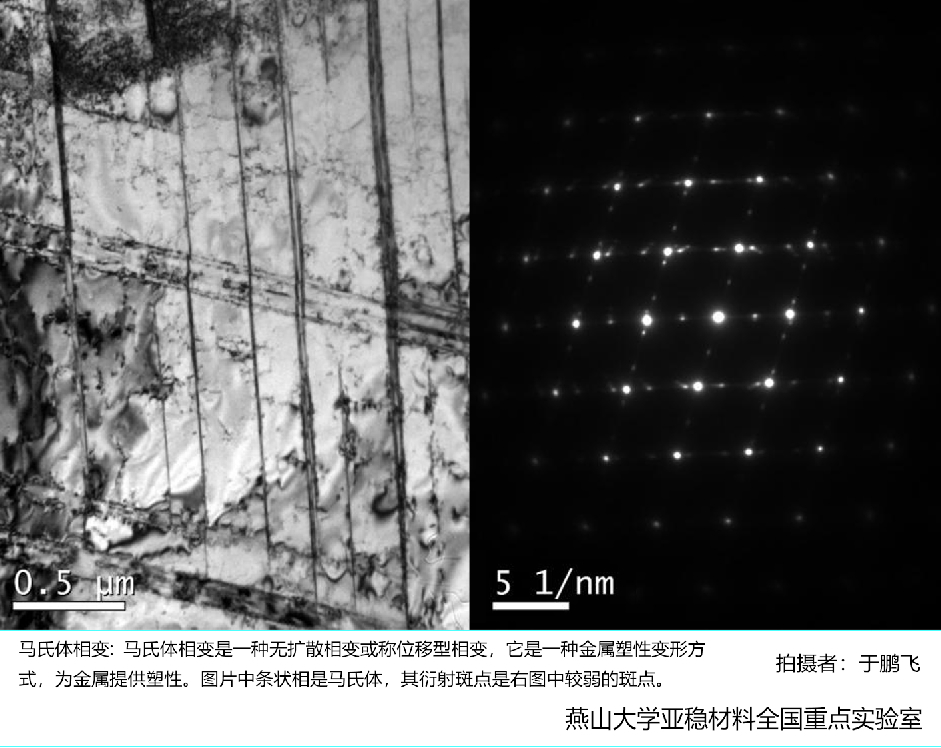

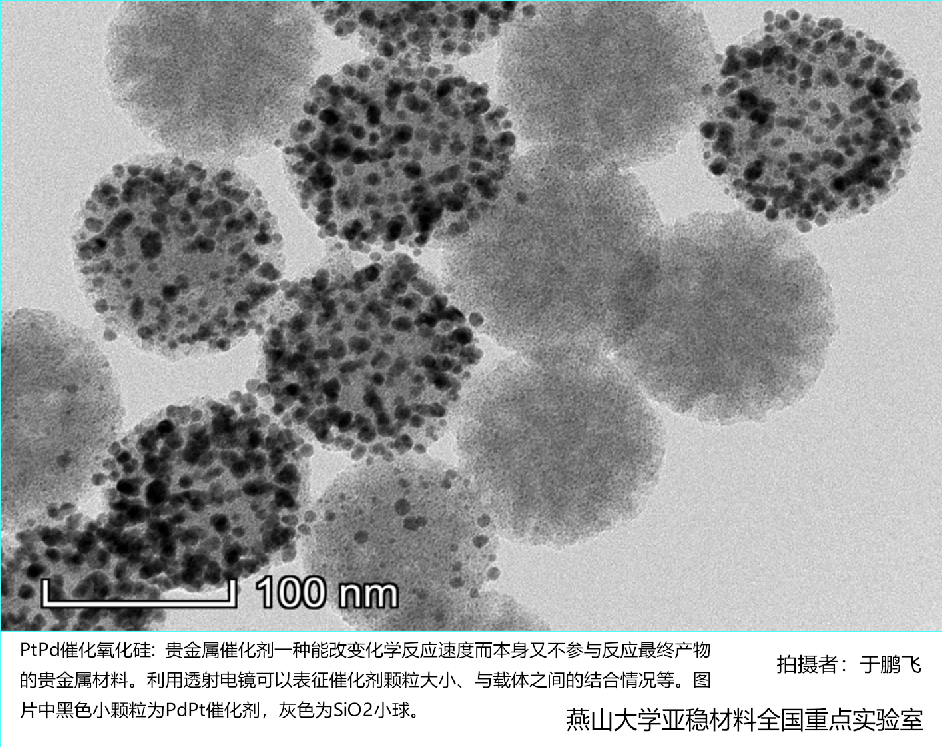

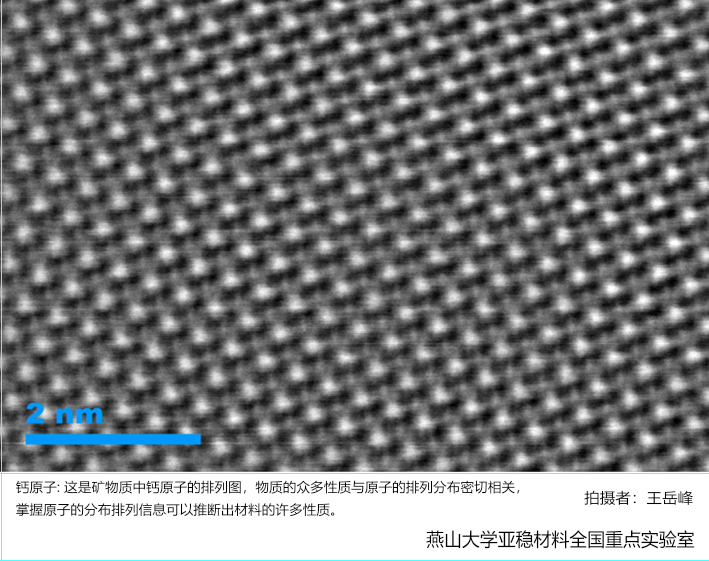

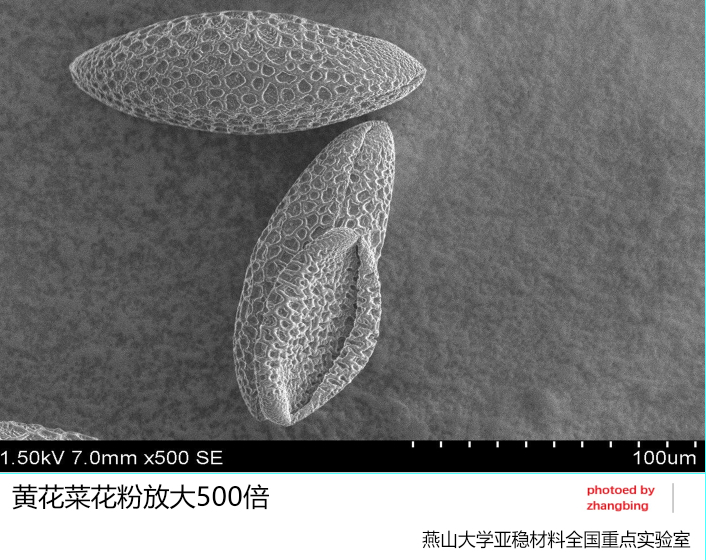

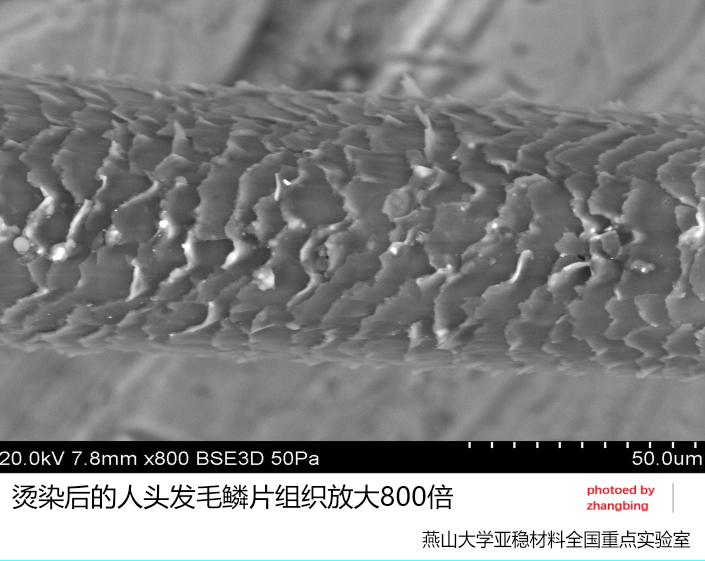

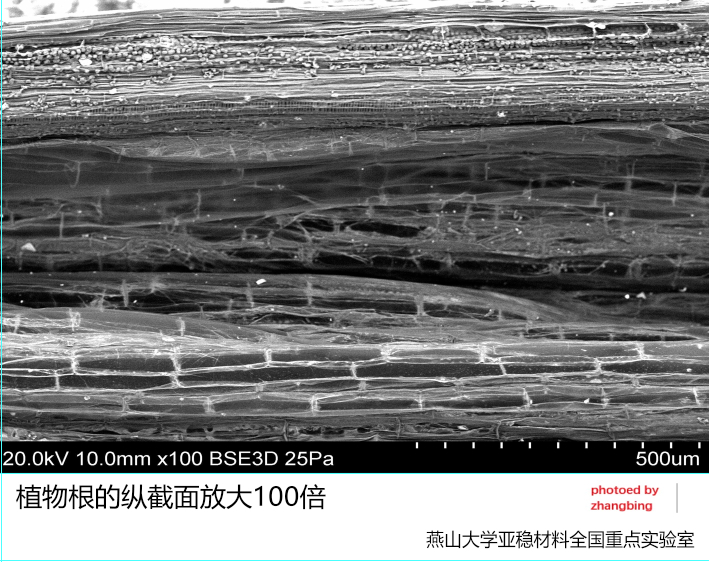

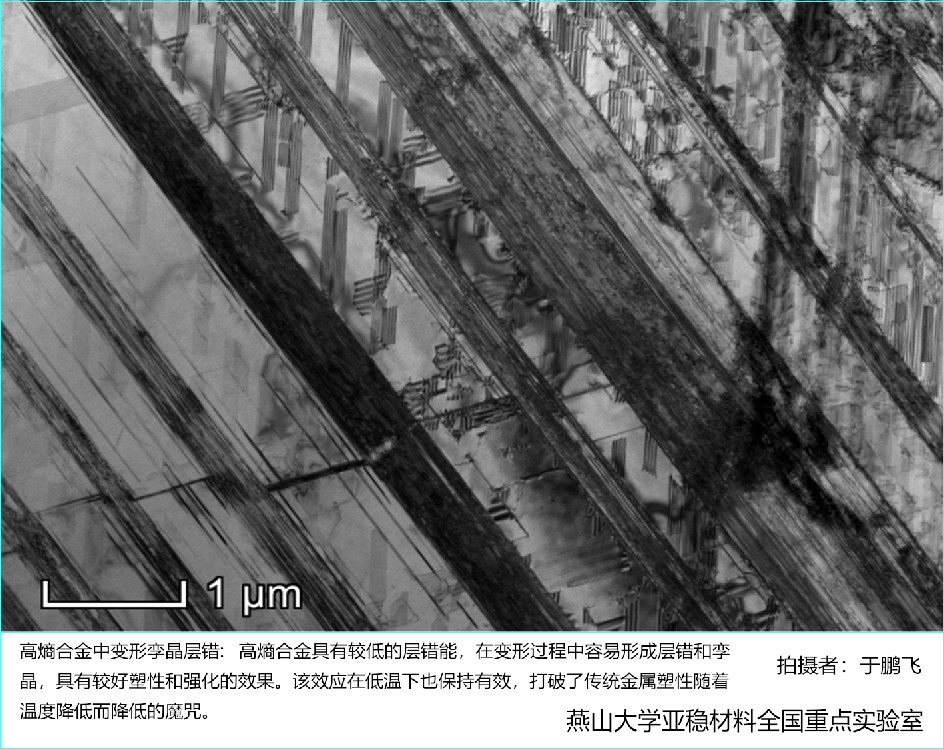

32张典型SEM/TEM照片
